Guide moteur rideau métallique
En bref : le moteur se choisit d'après le poids du tablier. Un moteur central ACM Ø60 porte jusqu'à 170 kg, un Bi-Moteur Ø76 jusqu'à 360 kg ; au-delà, on passe à un moteur tubulaire (150 à 600 Nm). Antichute obligatoire au-dessus de 200 kg.
Exemple : une ouverture de 3 × 2,5 m en lames pleines donne un tablier d'environ 91 kg, soit un moteur ACM Ø60. Calculez le vôtre ci-dessous : c'est le même calcul que dans notre configurateur.
Mis à jour le · DRM (SAS DRM, Paris 11e)
En bref
Choisissez le type de tablier, saisissez la largeur de l'ouverture et la hauteur de passage : le calculateur estime le poids du tablier et indique le moteur que le configurateur retiendra, avec les mêmes règles de poids, de largeur et de diamètre d'axe.
Poids estimé du tablier
≈ 91 kg
Moteur conseillé
Moteur ACM Ø60
Moteur central · axe Ø60
54 % de la capacité du moteur
109,50 €HT· 131,40 € TTC
Moteur seul · garantie 12 mois · livraison 3 à 5 jours ouvrés
Manœuvre manuelle déconseillée : le tablier est trop lourd ou trop large, le configurateur impose un moteur.
Rideau complet ? Le configurateur monte ce moteur et chiffre tout le rideau.
Configurer ce rideau et voir le prixChargement des densités à jour…
Le poids est une estimation : largeur × (hauteur + enroulement) × poids au m² du tablier, corrigé selon l'épaisseur des lames pleines. Le configurateur l'utilise pour choisir le moteur, le diamètre de l'axe et l'antichute.
En bref
Le moteur central équipe la plupart des rideaux de commerce, jusqu'à 360 kg de tablier et 6 m de large en bi-moteur. Le moteur tubulaire, logé dans l'axe, prend le relais pour les tabliers plus lourds ou plus larges.
Le plus courant
Monté au milieu de l'axeMonté au milieu de l'axe, entre deux demi-tubes, il entraîne le tablier par une couronne. Axe Ø60 ou Ø76. Simple à remplacer, c'est la motorisation la plus courante. Version bi-moteur pour les tabliers lourds (jusqu'à 360 kg).
Invisible, dans l'axe
Logé à l'intérieur de l'axeLogé à l'intérieur de l'axe, il est invisible. Dans notre gamme : SIMU de 150 à 600 Nm, pour des tabliers d'environ 200 à 800 kg. Le choix automatique garde une marge de 15 % sur le poids.
Monté en bout d'axe, à l'extérieur du tube, pour les très grandes largeurs. Les rideaux neufs de ce format sont étudiés sur devis, au cas par cas ; les moteurs latéraux de remplacement sont au catalogue.
En bref

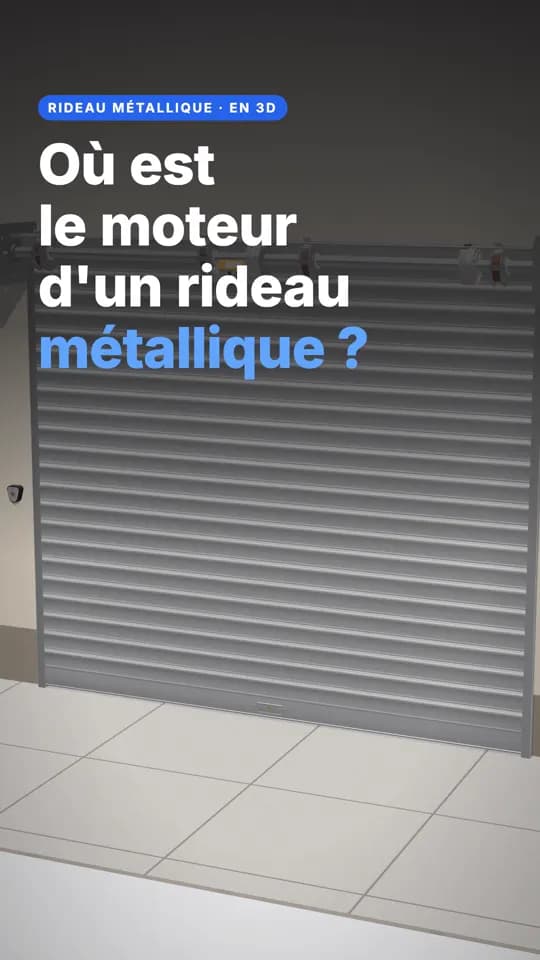

Où se loge le moteur central, comment il entraîne l'axe et ce que fait le parachute antichute s'il lâche : en 3D, au chapitre « Le moteur central et le parachute antichute », et en 30 secondes dans la vidéo courte.

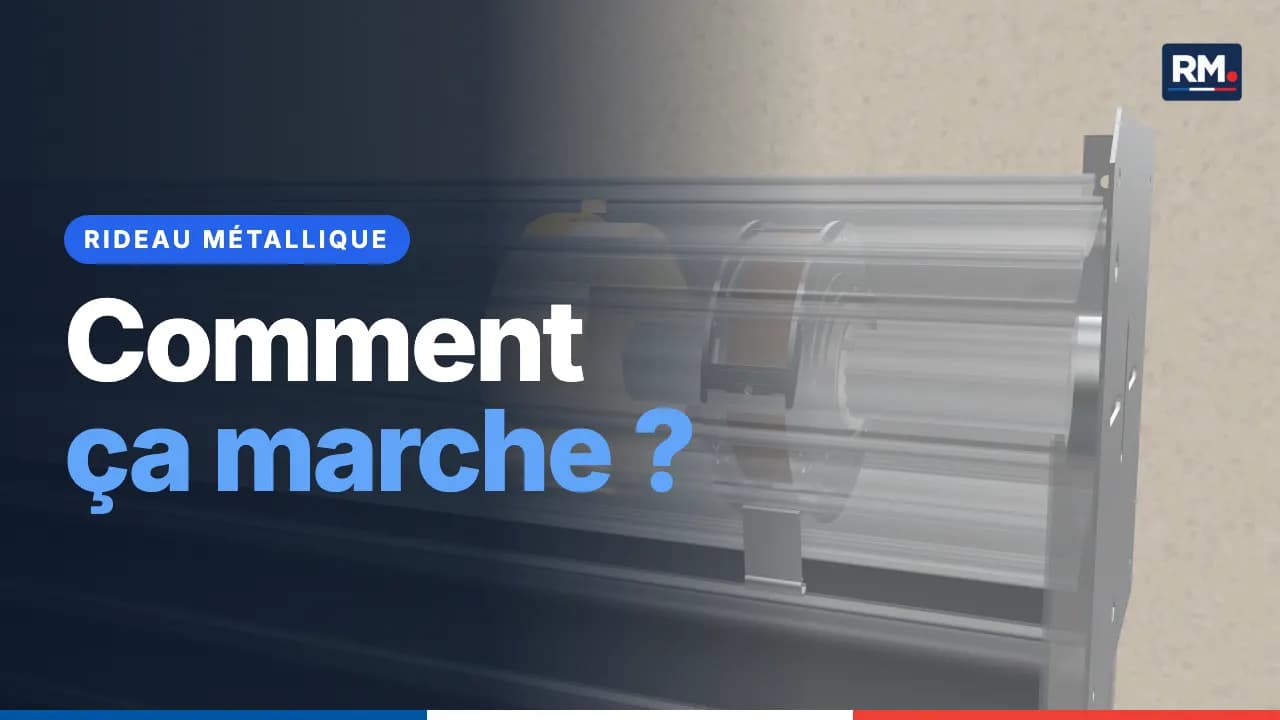

Comment fonctionne un rideau métallique ? Un rideau métallique, c'est un tablier qui s'enroule sur un axe au-dessus de la vitrine, et qui coulisse dans deux glissières. Le tablier est fait de lames en acier galvanisé qui s'emboîtent : chaque lame couvre 116 millimètres. Pleines pour occulter, microperforées pour laisser voir la vitrine. De chaque côté, des coulisses en U de 50 millimètres guident le tablier jusqu'au sol. En haut, le tablier s'enroule sur un axe : un tube d'acier de 60 ou 76 millimètres, porté à ses deux bouts par les joues. Le plus courant, c'est le moteur central : placé au milieu de l'axe, il l'entraîne par une couronne. De chaque côté, des boîtes à ressorts équilibrent le poids du tablier. Le parachute antichute bloque net l'axe si le moteur ou sa fixation cède. Il est obligatoire quand le tablier motorisé dépasse 200 kilos. En bas, la lame finale, plus haute et plus rigide, porte la serrure : des tringles poussent deux pênes dans les coulisses. Côté rue, une boîte à clé commande le moteur. À l'intérieur, une seconde commande, et en option une télécommande. Chaque rideau est fabriqué sur mesure dans nos ateliers en France. Configurez le vôtre et voyez son prix sur rideau-metallique.fr.
En moins d’une minute
Notice à télécharger
En bref
À taille égale, le type de tablier change tout : une grille bijoutier pèse bien plus lourd qu'un tablier à lames pleines. Le tableau donne le poids estimé et le moteur retenu par le configurateur, cotes d'ouverture, lames 8/10.
Lames pleinesACM Ø60≈ 141 kgMicro-perforéACM Ø60≈ 135 kg
PolycarbonateBi-Moteur Ø76≈ 171 kgGrille cobraBi-Moteur Ø76≈ 157 kg
Grille bijoutierACM Ø76≈ 199 kgLames pleinesBi-Moteur Ø76≈ 176 kgMicro-perforéBi-Moteur Ø76≈ 169 kgPolycarbonateBi-Moteur Ø76+ antichute≈ 213 kgGrille cobraBi-Moteur Ø76≈ 196 kgGrille bijoutierBi-Moteur Ø76+ antichute≈ 249 kgLargeur × hauteur de passage ; le tablier compte en plus la hauteur d'enroulement. Au-delà des dimensions vendues en ligne, le configurateur bascule sur devis.
En bref
Ce sont les limites que le configurateur applique : un moteur n'est jamais proposé au-delà de sa capacité ni de sa largeur maximale, et un moteur Ø60 n'est jamais monté sur un axe Ø76.
Tablier maximal, échelle commune de 0 à 800 kg200 kg : au-delà, antichute obligatoire
Tablier max. · axe · largeur max.
Moteur ACM Ø60Axe Ø60 · largeur max. 4 m170 kg109,50 € HT
Moteur Raptor Ø60Axe Ø60 · largeur max. 4 mmode pro170 kg98,40 € HTMoteur ACM Ø76Axe Ø76 · largeur max. 4,5 m200 kg174,59 € HTBi-Moteur Ø60Axe Ø60 · largeur max. 5 m280 kg205,54 € HTBi-Moteur Ø76Axe Ø76 · largeur max. 6 m360 kg253,12 € HTTablier max. d'après le couple
SIMU T8M 150 NmMonophasé · avec secours≈ 200 kg548,93 € HTSIMU T8M 250 NmMonophasé · avec secours≈ 330 kg568,64 € HTSIMU T8M 350 NmMonophasé · avec secours≈ 470 kg739,30 € HTSIMU T8M 450 NmMonophasé · avec secours≈ 600 kg922,98 € HTSIMU T9M 600 NmTriphasé · avec secours≈ 800 kg1 291,43 € HTLe choix automatique prend le plus petit moteur central qui convient (ACM Ø60, ACM Ø76, Bi-Ø60, Bi-Ø76), puis, au-delà, le plus petit tubulaire qui tient le poids avec 15 % de marge. Les capacités des tubulaires sont calculées d'après leur couple ; les Raptor se choisissent à la main, en mode pro du configurateur. Toute la gamme est sur la page des moteurs de rideau métallique.
En bref
Il faut au moins une commande côté rue pour ouvrir le matin, le plus souvent une boîte à clé, et une commande intérieure. Une centrale de commande ajoute la télécommande et les sécurités ; un digicode ouvre sans clé.
Boîte à clé débrayableClé côté rue, avec débrayage en cas de panne de courant.
Boîte à clé simpleClé côté rue pour monter et descendre le rideau.

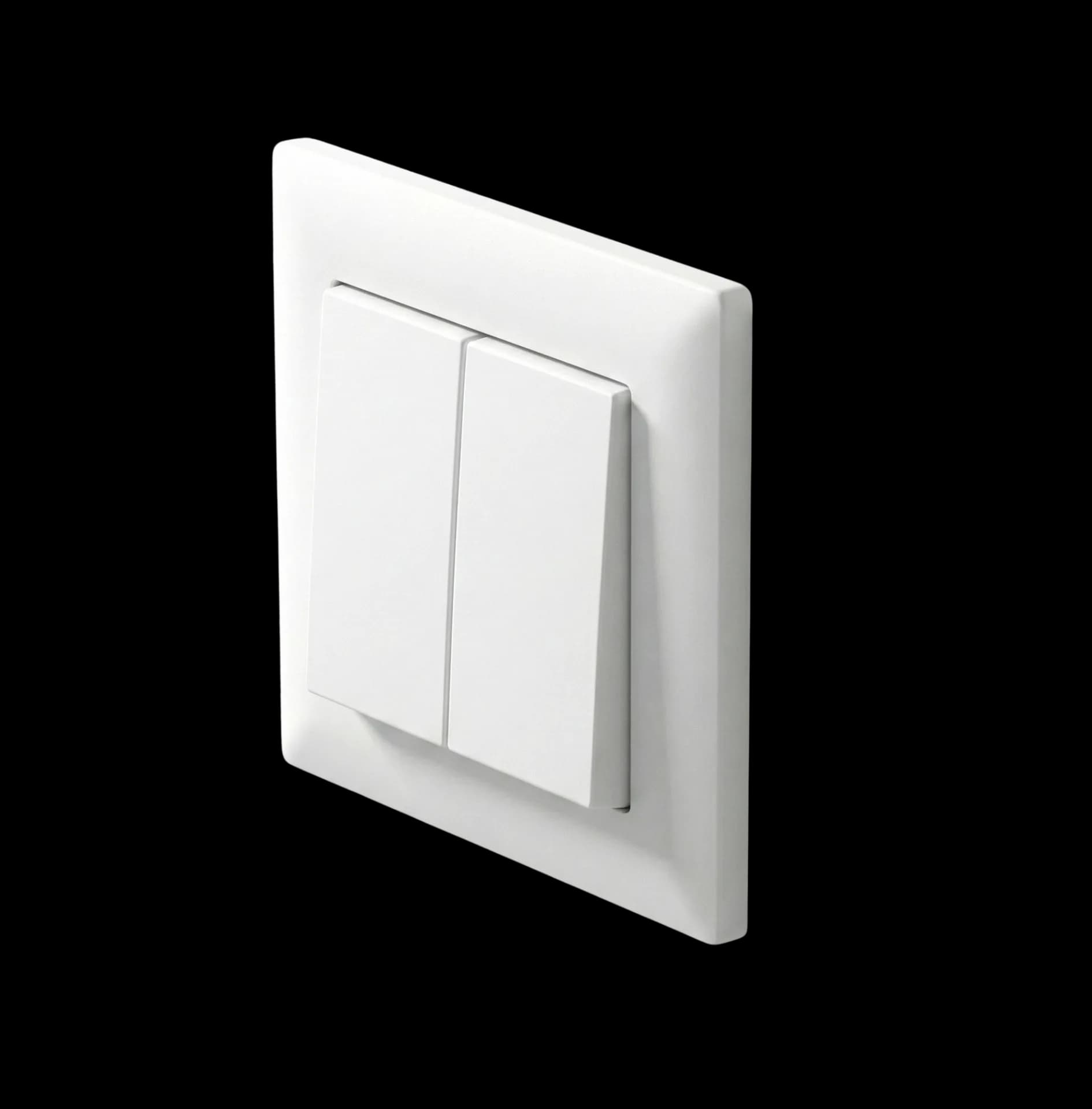

Bouton poussoirMontée, descente et arrêt depuis l'intérieur.
Petit blindoorCoffret blindé côté rue avec déverrouillage de secours.
Blindoor ACMCoffret de sécurité ACM : commande et débrayage protégés.
Centrale de commande M Basic - MasinaraPilotage électronique, télécommande et sécurités.Ces commandes s'ajoutent en option dans le configurateur du rideau. Pour équiper un rideau existant :
En bref
Débrayer le moteur : le tablier, équilibré par ses ressorts, se lève alors à la main. Le débrayage se commande depuis la rue par une boîte à clé débrayable ou un blindoor ; sans lui, un rideau motorisé reste bloqué fermé jusqu'au retour du courant.
Un câble relie le frein du moteur à la commande de débrayage : boîte à clé débrayable, petit blindoor, blindoor ACM ou boîtier de déblocage encastré Slimbox. Le coffret blindé protège cet accès contre le forçage.
Les tubulaires SIMU de notre gamme sont des versions « avec secours » : une manœuvre manuelle de secours permet d'ouvrir sans courant. Sur l'axe sur mesure, la manivelle de secours est proposée en option (29 € HT).

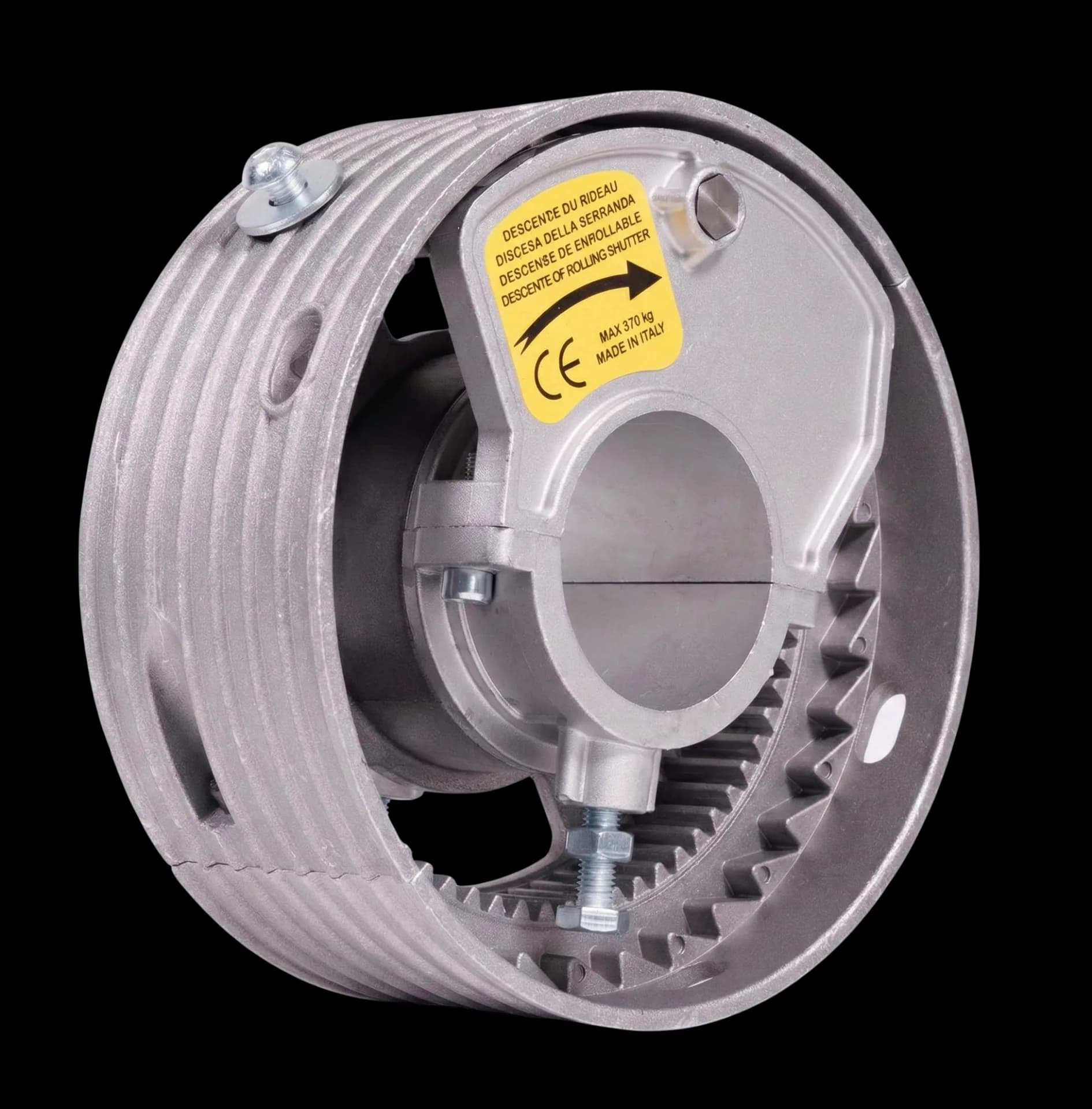

Un débrayage ne remplace pas l'antichute : l'un sert à ouvrir sans courant, l'autre à empêcher le tablier de retomber si l'axe ou le moteur cède.
En bref
Relevez trois choses avant de commander : le type de moteur (central ou tubulaire), le diamètre de l'axe (60 ou 76 mm) et le poids du tablier, estimé avec le calculateur. La plaque signalétique du moteur donne la marque et le modèle.
1. Photographiez la plaque du moteur et l'axe de chaque côté du moteur.
2. Mesurez le tube : environ 60 ou 76 mm de diamètre. Un moteur Ø60 ne va pas sur un axe Ø76.
3. Vérifiez le poids avec le calculateur : le moteur de remplacement doit le porter, sans compter sur des ressorts fatigués.
4. Moteur seul ou axe complet ? Si l'axe est voilé ou les ressorts fatigués, mieux vaut un axe motorisé sur mesure, livré avec ses ressorts et son moteur (fabrication en 2 heures, livraison 10 jours ouvrés ou 3 jours en express).
Moteurs de remplacement en stockLivraison 3 à 5 jours ouvrés · garantie 12 moisVous ne savez pas quel moteur vous avez ?
Envoyez une photo du moteur et de sa plaque : nous identifions le modèle et le remplaçant compatible.
Tous les moteurs Centraux, bi-moteurs, tubulaires et latéraux, avec leurs fiches.
Pièces détachées Schéma du rideau et guide pour identifier chaque pièce.
Lames de rideau Types de lames, épaisseurs et poids du tablier.Pour une ouverture de 3 × 2,5 m en lames pleines 8/10, le tablier pèse environ 91 kg (enroulement compris) : le configurateur retient un moteur ACM Ø60. En grille bijoutier, bien plus lourde, le même format demande un moteur plus puissant. Le calculateur de cette page donne le résultat pour vos cotes et votre type de tablier.
C'est le poids du tablier qui décide. Le moteur central, monté au milieu de l'axe, équipe la grande majorité des rideaux de commerce : de 170 kg (Moteur ACM Ø60) à 360 kg (Bi-Moteur Ø76). Au-delà, ou quand la largeur dépasse 6 m, on passe au moteur tubulaire, logé dans l'axe : de 150 à 600 Nm dans notre gamme.
Mesurez le diamètre extérieur du tube d'enroulement, de part et d'autre du moteur : environ 60 mm ou 76 mm. Un moteur central Ø60 ne se monte pas sur un axe Ø76 ; un moteur Ø76 se monte sur un axe Ø76. En cas de doute, envoyez-nous une photo du moteur et de l'axe.
Oui, s'il est équipé d'un débrayage : boîte à clé débrayable, petit blindoor ou blindoor côté rue, ou boîtier de déblocage encastré. Le débrayage désaccouple le moteur de l'axe ; le tablier, équilibré par ses ressorts, se manœuvre alors à la main. Les moteurs tubulaires de notre gamme sont des versions « avec secours ».
Le configurateur la rend obligatoire dès que le tablier dépasse 200 kg avec un moteur. En dessous, elle reste conseillée : si l'axe, le moteur ou sa fixation cède, elle bloque le tablier au lieu de le laisser retomber.
Seulement s'il est léger et étroit : le configurateur autorise la manœuvre manuelle jusqu'à 60 kg de tablier et 3 m de large. Au-delà, le rideau est trop lourd pour être levé à la main en sécurité, même équilibré par ses ressorts, et un moteur est imposé.
Oui. Le plus simple est de remplacer l'axe par un axe motorisé fabriqué sur mesure, avec ses ressorts et le moteur adapté au poids du tablier (configurateur d'axe). Si l'axe existant est en bon état, un moteur central peut s'y adapter à condition de respecter son diamètre et le poids du tablier : envoyez une photo, nous vérifions la compatibilité.
Les moteurs et les pièces détachées sont garantis 12 mois. Un rideau complet fabriqué sur mesure est garanti 24 mois. Un axe motorisé sur mesure est fabriqué en 2 heures, puis livré en 10 jours ouvrés en standard ou en 3 jours en express.
