Guide de prise de cotes

Comment mesurer son ouverture pour un rideau métallique.

En bref : mesurez la largeur entre tableaux et la hauteur du sol fini au dessous du linteau, chacune en trois points, et gardez la plus petite valeur, en millimètres. Dans le configurateur, en réglage par défaut, la largeur est reprise telle quelle et 350 mm sont ajoutés à la hauteur pour l'enroulement.

Relevez aussi la retombée au-dessus de l'ouverture, les écoinçons et la profondeur : ce sont eux qui décident du type de pose. Il suffit d'un mètre ruban en acier, d'un niveau et d'une fiche pour tout noter.

Mis à jour le 25 septembre 2026 · DRM (SAS DRM, Paris 11e)

Pictogramme rideau métallique sur mesure

Les cotes à relever Les 8 étapes En vidéo Modes de mesure Type de pose Erreurs fréquentes Questions fréquentes

Quelles cotes relever sur une ouverture de commerce ?

En bref

Cinq cotes suffisent : la largeur entre tableaux (L), la hauteur sous linteau (H), la retombée disponible au-dessus (R), les écoinçons de chaque côté (E) et la profondeur des tableaux (P). L et H fixent la taille du rideau ; R, E et P décident de l'endroit où il peut être posé.

Vue de face, depuis la rue.

Vue en coupe : rouleau en applique extérieure (1), en tunnel (2) ou en applique intérieure (3).

L — largeur entre tableaux: d'une face latérale de la baie à l'autre, mesurée en haut, au milieu et en bas.
H — hauteur sous linteau: du sol fini au dessous du linteau, mesurée à gauche, au centre et à droite.
R — retombée disponible: du dessous du linteau au premier obstacle au-dessus : plafond, enseigne, store, caisson.
E — écoinçons: mur plein et plan à gauche et à droite de l'ouverture, où se fixent les coulisses en applique.
P — profondeur des tableaux: l'épaisseur de la baie, déterminante pour une pose en tunnel.
J — joue: support de l'axe, de 300 à 450 mm : il donne l'encombrement du rouleau.

Comment prendre les mesures, étape par étape ?

En bref

Huit étapes, dans cet ordre : largeur, hauteur, équerre, retombée, écoinçons, profondeur, choix de la pose, puis saisie dans le configurateur. Notez chaque cote en millimètres sur une fiche, avec un croquis de la façade et les obstacles autour de la baie.

1
Mesurer la largeur entre tableaux
Mesurez la largeur de l'ouverture d'un tableau à l'autre (les faces latérales de la baie), en haut, au milieu et en bas. Retenez la plus petite des trois valeurs, en millimètres.
2
Mesurer la hauteur sous linteau
Mesurez du sol fini jusqu'au dessous du linteau, à gauche, au centre et à droite. Retenez la plus petite valeur. Si un carrelage ou un seuil doit encore être posé, mesurez depuis son niveau fini.
3
Contrôler l'équerre et l'aplomb
Comparez les deux diagonales de l'ouverture et passez un niveau sur chaque tableau. Des diagonales différentes signalent une baie hors d'équerre : le rideau se fabrique sur la plus petite cote et le poseur rattrape l'écart avec des cales.
4
Mesurer la retombée disponible au-dessus de l'ouverture
Mesurez l'espace libre entre le dessous du linteau et le premier obstacle au-dessus (plafond, enseigne, store, caisson, poutre). En pose en applique, c'est là que se loge l'enroulement : prévoyez au moins la hauteur de la joue, de 300 à 450 mm selon la taille du rideau.
Repères du configurateur pour un rideau à lames pleines, le plus souvent : joue de 300 mm jusqu'à 2 m de hauteur totale, 350 mm jusqu'à 3,5 m, 370 mm vers 4 m, 400 mm au-delà. Les grilles cobra et bijoutier passent plus tôt à la taille supérieure, jusqu'à 450 mm. Les embouts anti-bruit et l'option anti-tempête font monter la joue d'un cran. Avec un coffre, comptez le coffre conseillé (300, 350 ou 400 mm selon la hauteur) plutôt que la joue seule.
5
Mesurer les écoinçons de chaque côté
Mesurez la largeur de mur plein et plan à gauche et à droite de l'ouverture. En applique, les coulisses se fixent sur ces écoinçons : il faut au moins la largeur d'une coulisse plus la place des fixations, sans descente d'eau, interphone ni boîtier électrique sur le passage.
Les coulisses standard sont en 50 mm ; elles passent en 60 mm à partir de 5,5 m de large, et l'option anti-tempête utilise une coulisse spéciale plus large.
6
Mesurer la profondeur disponible
Mesurez la profondeur des tableaux (épaisseur de la baie) et, côté local, l'espace libre sous le plafond. Une pose en tunnel loge le rouleau dans l'épaisseur de la baie ; une applique intérieure demande un dégagement suffisant derrière la façade.
7
Choisir le type de pose
Applique extérieure (sur la façade, rouleau côté rue), applique intérieure (derrière la baie, rouleau côté local), tunnel intérieur ou tunnel extérieur (dans l'ouverture, rouleau côté local ou côté rue). Le choix dépend de la retombée, des écoinçons et de la profondeur relevés.
8
Saisir les cotes dans le configurateur
En mode par défaut (« + Coulisses » et « + Enroulement »), saisissez la largeur de l'ouverture et la hauteur de passage : la largeur est reprise telle quelle et le configurateur ajoute 350 mm à la hauteur pour l'enroulement. N'ajoutez rien vous-même.

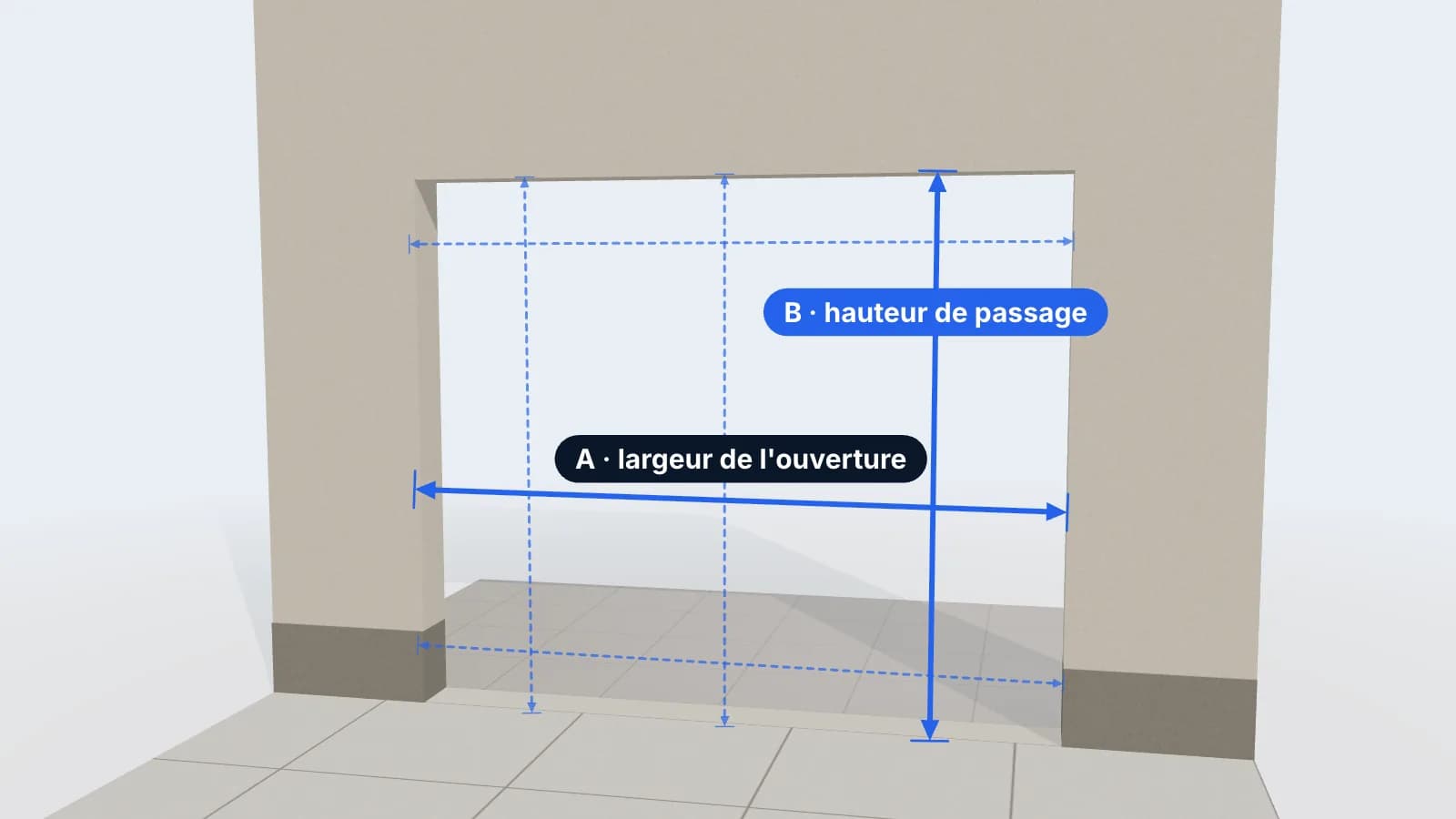

Schéma 3D : largeur et hauteur de l’ouverture relevées en haut, au milieu et en bas

Fabrication sur mesureÀ vos cotes, au millimètre

La prise de mesures en vidéo.

En bref

Les mêmes étapes en 3D, en moins d'une minute et demie : la largeur et la hauteur en trois points, la retombée et les écoinçons, l'applique ou le tunnel, puis la saisie dans le configurateur.

›Lire la transcription de la vidéo

Comment mesurer un rideau métallique ? Mesurez la largeur d'un tableau à l'autre : en haut, au milieu et en bas. Retenez la plus petite des trois valeurs, en millimètres. Mesurez la hauteur du sol fini jusqu'au dessous du linteau : à gauche, au centre et à droite. Retenez encore la plus petite valeur. Relevez aussi la retombée, l'espace libre au-dessus du linteau : en applique, l'enroulement s'y loge. Prévoyez au moins la hauteur de la joue, de 300 à 450 millimètres. Mesurez aussi les écoinçons : le mur plein et plan de chaque côté de l'ouverture. En applique, les coulisses s'y fixent. En applique intérieure, le rideau se pose derrière la baie, rouleau côté local. Sans retombée, on pose en tunnel : le rouleau se loge sous le linteau, dans l'épaisseur de la baie. Mesurez donc aussi la profondeur des tableaux. Dans le configurateur, saisissez la largeur de l'ouverture, puis la hauteur de passage. Par défaut, il ajoute 350 millimètres à la hauteur, pour l'enroulement : n'ajoutez rien vous-même. Chaque rideau est fabriqué sur mesure dans nos ateliers en France. Configurez le vôtre et voyez son prix sur rideau-metallique.fr.

Voir sur YouTube

En moins d’une minute

Quelle hauteur mesurer pour un rideau métallique ?
Un rideau métallique en tunnel réduit-il la hauteur de passage ?

Notice à télécharger

Notice de pose : rideau métallique à axe compenséMoteur central, pose en applique ou en tunnel · 11 pages · PDF 2,2 MoOuvrir la notice (PDF)

Quelle cote saisir dans le configurateur ?

En bref

Par défaut, la largeur de l'ouverture et la hauteur de passage. Le configurateur reprend la largeur telle quelle et ajoute 350 mm à la hauteur : une ouverture de 2 400 × 2 500 mm est fabriquée en 2 400 × 2 850 mm.

La largeur et la hauteur se règlent indépendamment. Les autres modes servent surtout au remplacement d'un rideau existant ; ils sont proposés dans le mode pro du configurateur.

Largeur

« + Coulisses » (par défaut): Largeur de l'ouverture, entre tableaux. Les lames sont dimensionnées pour les coulisses ajoutées.
« Entre coulisses existantes »: Largeur entre des coulisses déjà posées. Les lames sont fabriquées 100 mm plus courtes (50 mm de jeu par côté) : 2 400 mm saisis donnent 2 300 mm.
« Mesures finies »: Largeur totale du rideau monté, lames et coulisses comprises. Pour un remplacement à l'identique.

Hauteur

« + Enroulement » (par défaut): Hauteur de passage seule. Le configurateur ajoute 350 mm pour la partie du tablier qui reste enroulée.
« Enroulement compris »: Hauteur totale, enroulement compris (du sol jusqu'en haut de la zone d'enroulement). Rien n'est ajouté.

Exemple complet : pour 2 400 × 2 850 mm en lames pleines, le configurateur retient une joue de 350 mm, des coulisses de 50 mm et, si vous prenez un coffre, un coffre conseillé de 350 mm.

Applique, tunnel : quelle pose pour mon ouverture ?

En bref

S'il y a au moins 300 à 450 mm libres au-dessus du linteau et des écoinçons dégagés, l'applique est la pose la plus simple. Sans retombée, on pose en tunnel, dans l'épaisseur de la baie, au prix d'un passage un peu plus bas.

Applique extérieure

Sur la façade, rouleau côté rue. Demande une retombée au-dessus du linteau et des écoinçons pour fixer les coulisses. Le coffre protège l'enroulement des intempéries.

Applique intérieure

Derrière la baie, rouleau côté local. Le mécanisme est à l'abri, mais il faut un dégagement libre sous le plafond (gaines, faux plafond, climatisation, porte qui s'ouvre vers l'intérieur).

Tunnel intérieur

Dans l'ouverture, rouleau côté local. Les coulisses se fixent dans les tableaux. Solution quand il n'y a pas de retombée ; le rouleau réduit la hauteur de passage.

Tunnel extérieur

Dans l'ouverture, rouleau côté rue. Mêmes contraintes que le tunnel intérieur : des tableaux assez profonds et un passage réduit par le rouleau.

Le sens d'enroulement découle de la pose : rouleau côté local, enroulement intérieur ; rouleau côté rue, enroulement extérieur. Le coffre de protection ne se pose qu'en applique. Tous ces termes sont expliqués dans le glossaire du rideau métallique.

Quelles erreurs de mesure faut-il éviter ?

En bref

L'erreur la plus coûteuse est de compter deux fois l'enroulement : 350 mm de trop sur le tablier. Viennent ensuite la hauteur prise sur la dalle brute et la plus grande cote retenue au lieu de la plus petite.

Ajouter soi-même les 350 mm d'enroulement
En mode « + Enroulement », le configurateur les ajoute déjà. Les compter une seconde fois donne un tablier 350 mm trop long. À l'inverse, saisir la hauteur de passage en mode « Enroulement compris » donne un rideau 350 mm trop court.
Mesurer depuis la dalle brute
La hauteur se prend depuis le sol fini. Un carrelage posé après la commande, ou un seuil oublié, empêche la lame finale de descendre jusqu'en bas.
Garder la plus grande cote, ou une seule mesure
Une baie n'est jamais parfaitement rectangulaire. Seule la plus petite des trois mesures garantit que le tablier passe sur toute la hauteur.
Donner la largeur entre coulisses en mode « + Coulisses »
Si des coulisses restent en place, la largeur mesurée entre elles n'est pas celle de l'ouverture : choisissez « Entre coulisses existantes », qui retire 100 mm pour le jeu.
Oublier ce qui dépasse autour de la baie
Enseigne, store banne, caisson de volet, descente d'eau pluviale, interphone, compteur : un obstacle sur un écoinçon ou dans la retombée suffit à rendre une pose en applique impossible.
Choisir le tunnel sans vérifier la profondeur
En tunnel, le rouleau et les coulisses tiennent dans l'épaisseur de la baie. Des tableaux peu profonds, une vitrine ou une porte trop proches bloquent la pose.
Arrondir au centimètre supérieur
Relevez en millimètres et arrondissez vers le bas. Un rideau trop large ne rentre pas ; un rideau légèrement plus étroit se rattrape avec le jeu des coulisses.

Vos cotes sont prêtes ?

Saisissez-les dans le configurateur : il affiche la cote fabriquée, la joue, la manœuvre adaptée au poids du tablier et le prix exact de vos dimensions. Vous hésitez sur le type de rideau ? Consultez d'abord le comparatif des 6 types de rideaux.

Ouvrir le configurateur Un doute ? 09 72 23 13 88

Questions fréquentes sur la prise de mesures.

Faut-il mesurer entre les tableaux ou entre les coulisses ?

Pour un rideau neuf, mesurez entre tableaux : c'est la largeur de l'ouverture, à saisir en mode « + Coulisses » (réglage par défaut du configurateur). Si vous gardez des coulisses déjà posées, mesurez entre ces coulisses et choisissez « Entre coulisses existantes » : les lames sont alors fabriquées 100 mm plus courtes, soit 50 mm de jeu de chaque côté.

Pourquoi le configurateur ajoute-t-il 350 mm à la hauteur ?

Le tablier doit être plus haut que le passage : une partie reste enroulée autour de l'axe, au-dessus de l'ouverture, même rideau fermé. En mode « + Enroulement », vous donnez la hauteur de passage et le configurateur ajoute 350 mm. Exemple : un passage de 2 500 mm est chiffré 2 850 mm. Si vous connaissez la hauteur totale, enroulement compris, choisissez « Enroulement compris » : rien n'est ajouté.

Quelle hauteur faut-il au-dessus de l'ouverture pour poser un rideau en applique ?

Il faut au moins la hauteur de la joue (le support de l'axe) : 300 mm pour un petit rideau, 350 mm pour la plupart des devantures jusqu'à 3,5 m de hauteur totale, 370 à 400 mm au-delà, et jusqu'à 450 mm pour les grilles lourdes de grande hauteur. Les embouts anti-bruit et l'option anti-tempête font passer à la joue de taille supérieure. Sans cette hauteur, il faut envisager une pose en tunnel.

Comment mesurer pour remplacer un rideau métallique existant ?

Deux cas. Si vous remplacez tout le rideau, coulisses comprises, relevez la largeur totale du rideau monté (lames et coulisses) et choisissez « Mesures finies ». Si vous gardez les coulisses existantes, mesurez entre coulisses et choisissez « Entre coulisses existantes ». Dans les deux cas, relevez aussi la hauteur et vérifiez l'état des coulisses conservées.

Mon ouverture n'est pas d'équerre : quelle cote donner ?

Donnez toujours la plus petite des trois mesures, en largeur comme en hauteur : c'est la cote qui passe partout dans l'ouverture. L'écart restant se rattrape à la pose avec des cales derrière les coulisses. Si l'écart entre deux mesures dépasse quelques centimètres, appelez-nous avant de commander.

Une pose en tunnel réduit-elle la hauteur de passage ?

Oui. En tunnel, le rouleau est placé sous le linteau, dans l'épaisseur de la baie : il occupe le haut de l'ouverture sur à peu près la hauteur de la joue (300 à 450 mm). Le passage libre, rideau ouvert, est donc plus bas que la hauteur sous linteau. La profondeur des tableaux doit aussi pouvoir contenir le rouleau.
