Entre dimensions standard et fabrication sur mesure, choisir les bonnes cotes pour votre rideau métallique peut faire la différence entre une fermeture parfaite et des années de problèmes. Voici le dossier de référence que les fabricants ne publient pas.
En bref : Un rideau métallique sur mesure est fabriqué à partir de vos cotes nettes d'ouverture, auxquelles le fabricant applique une déduction technique de 15 à 40 mm par coulisse pour garantir le coulissement. Les dimensions dites « standard » du marché couvrent des largeurs de 1 000 à 4 000 mm et des hauteurs de 1 500 à 5 000 mm ; toute ouverture hors plage impose une fabrication spéciale avec délais majorés. La tolérance de fabrication admise sur un tablier acier galvanisé est de ± 2 mm sur la largeur finie et de ± 5 mm sur la hauteur des lames. Anticiper un jeu minimum de 10 mm par coulisse protège votre grille métallique des blocages liés à la dilatation thermique, particulièrement critique pour les grandes largeurs dépassant 3 000 mm.
Vous devez commander un rideau métallique et vous ne savez pas si votre ouverture entre dans les dimensions standard du marché — ou si vous êtes condamné à payer le surcoût du sur mesure ? Entre les fourchettes catalogue des fabricants et la fabrication entièrement personnalisée, les différences de cotes, de tolérances et de prix sont souvent mal comprises, avec à la clé des erreurs coûteuses. Ce dossier de référence vous livre toutes les valeurs chiffrées, les règles de prise de cotes et les critères qui distinguent un tablier standard d'un rideau véritablement sur mesure.
Dimensions standard du marché : les fourchettes réelles avant tout achat
Sur le marché français, les rideaux métalliques dits « standard » couvrent une plage dimensionnelle bien définie que tout acheteur doit connaître avant de solliciter un devis. Les largeurs cataloguées s'échelonnent de 1 000 mm à 4 000 mm, tandis que les hauteurs vont de 1 500 mm à 5 000 mm pour les modèles courants de série. Ces fourchettes correspondent aux gammes stockées par les négociants, avec des délais de livraison de 5 à 10 jours ouvrés contre 3 à 6 semaines en fabrication spéciale.
La largeur la plus fréquente en commerce de détail tourne autour de 2 500 mm à 3 000 mm, ce qui correspond aux baies de garages individuels et aux cellules commerciales type rez-de-chaussée haussmannien. En dessous de 1 500 mm de largeur, l'offre catalogue se raréfie et le surcoût d'un vantail sur mesure dépasse rarement 15 % du tarif standard. Au-delà de 4 000 mm, on entre systématiquement dans la configuration industrielle avec renfort de tablier obligatoire.
La hauteur sous linteau conditionne directement le diamètre du caisson d'enroulement, paramètre souvent négligé en phase d'achat. Pour un tablier de 3 000 mm de hauteur en lames de 77 mm, le caisson nécessite un débord de 300 à 350 mm au-dessus de l'ouverture. Les modèles standard intègrent un caisson de 250 mm de diamètre, insuffisant dès que la hauteur dépasse 3 500 mm avec des lames en acier galvanisé de 0,7 mm d'épaisseur.
Les fabricants sérieux conformes à la norme NF EN 13241 (produits industriels, commerciaux et de garage) publient leurs tableaux de portée maximale en fonction du rapport largeur/hauteur. Un tablier de 4 000 mm de large ne peut pas dépasser 4 500 mm de hauteur sans renfort intermédiaire ou changement de pas de lame. Ignorer ces ratios conduit à des déformations en moins de 24 mois, avec des coûts de reprise oscillant entre 800 € et 2 500 € selon la gravité.
| Usage type | Largeur standard (mm) | Hauteur standard (mm) | Lame courante | Prix indicatif HT |
|---|---|---|---|---|
| Garage particulier | 2 000 – 2 500 | 2 000 – 2 500 | Lame 55 mm acier | 800 € – 1 600 € |
| Local commercial RDC | 2 500 – 3 500 | 2 500 – 3 500 | Lame 77 mm acier | 1 500 € – 3 500 € |
| Entrepôt / atelier | 3 000 – 4 000 | 3 000 – 4 500 | Lame 100 mm acier renforcé | 3 000 € – 7 000 € |
| Parking collectif | 2 800 – 4 000 | 2 200 – 3 000 | Lame 77 mm galvanisé | 2 500 € – 5 500 € |
| Vitrine aluminium | 2 000 – 3 500 | 2 500 – 3 500 | Lame 77 mm aluminium | 2 800 € – 6 000 € |
Quand le sur mesure s'impose : ouvertures atypiques et contraintes architecturales
Les bâtiments construits avant 1948 présentent fréquemment des baies dont les proportions échappent aux séries industrielles. Une ouverture de 3 750 mm de large ou de 4 200 mm de hauteur ne peut être traitée sans fabrication sur mesure, aucun tablier catalogue ne couvrant ces valeurs sans découpe coûteuse et reprise de structure. En France, environ 30 % des demandes de fermetures métalliques en milieu urbain dense concernent des ouvertures atypiques, selon les retours terrain des fabricants régionaux.
Les façades soumises à l'avis des Architectes des Bâtiments de France cumulent contrainte esthétique et dimensionnelle simultanée. Le rideau doit s'inscrire dans un tableau de pierre existant, où l'espace de coulisse disponible tombe parfois à moins de 55 mm par côté — incompatible avec tout profilé coulisse standard de 70 mm. Cette restriction impose une lame de 45 mm maximum et un caisson extra-plat, deux configurations absentes des catalogues grande série.
Dans les entrepôts logistiques, le passage des chariots élévateurs de catégorie FEM 3 et 4 exige une hauteur libre de 4 500 à 5 500 mm. Ces cotes dépassent systématiquement les hauteurs catalogue qui intègrent le volume du caisson dans la cote totale. La solution passe par un caisson de compensation dimensionné spécifiquement pour absorber le tablier sans réduire la hauteur utile de passage, une configuration strictement impossible en standard.
Les tableaux en biais ou les murs non orthogonaux — courants dans les constructions industrielles des années 1960-1980 — rendent la coulisse droite inutilisable. Un angle de tableau supérieur à 3° par rapport à la verticale nécessite des coulisses usinées en profilé UPN ou UPE à âme renforcée pour maintenir le guidage sous charge de vent W2 selon le DTU 34.10. Ce travail d'adaptation est par définition incompatible avec toute référence catalogue.
Les ERP de catégories 1 et 2 soumis à la réglementation incendie imposent parfois des gabarits incompatibles avec les séries standard, notamment quand la fermeture remplit une fonction de compartimentage coupe-feu CF 120. Le fabricant doit alors produire un dossier technique conforme à la norme NF EN 13241-1 propre à l'ouvrage, ce qui invalide tout recours à un produit catalogue et légitime un sur mesure intégral dont le surcoût moyen oscille entre 25 et 45 %.
Tablier, lames, coulisses et caisson : les composants qui dictent vos cotes

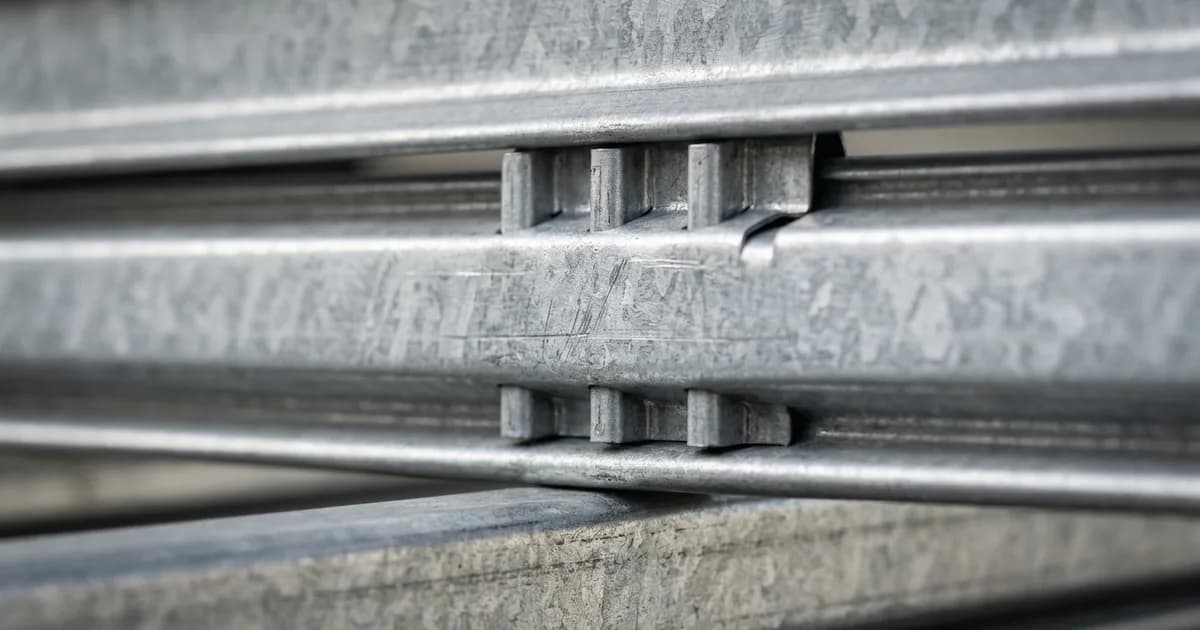

Le tablier est l'élément central du rideau métallique : il est constitué de lames horizontales imbriquées, dont la largeur standard oscille entre 75 et 100 mm selon les fabricants. Chaque lame est profilée en acier galvanisé d'épaisseur 0,6 à 1,2 mm, et leur nombre détermine directement la hauteur finale du tablier enroulé. Un rideau de 3 000 mm de hauteur représente ainsi environ 35 à 40 lames selon le profil retenu.
Les coulisses latérales (ou glissières) encadrent le tablier et assurent son guidage vertical sur toute la hauteur d'ouverture. Fabriquées en acier plié ou en aluminium extrudé, elles présentent une gorge de 40 à 60 mm de profondeur qui dicte directement la tolérance d'engagement du tablier. C'est précisément cette gorge qui impose une déduction de 15 à 40 mm par coulisse sur la largeur nette : un tablier ne peut jamais être commandé à la cote brute d'ouverture.
Le caisson d'enroulement loge l'axe, le ressort de compensation et le tablier replié. Ses dimensions sont calculées selon un ratio normé : le diamètre du rouleau augmente d'environ 1 mm par mètre de lame. Pour un rideau de 4 000 mm de hauteur, le caisson requiert un encombrement minimum de 250 à 350 mm de hauteur sous plafond, une contrainte souvent sous-estimée en rénovation sur bâti existant.
La lame finale (ou lame de seuil) joue un rôle structurel et d'étanchéité distinct des lames courantes : plus épaisse de 20 à 30 %, elle intègre parfois un joint brosse conforme à la norme NF EN 13241 pour limiter les infiltrations d'air et de poussière. Son poids spécifique, pouvant atteindre 8 kg sur un rideau de 4 m de large, doit être pris en compte dans le calcul du ressort de compensation pour garantir un équilibrage précis à ±5 % près.
Méthode pro de prise de mesures et tolérances de fabrication admises
La prise de mesures d'une fermeture métallique suit un protocole strict que tout installateur expérimenté respecte à la lettre. On relève la largeur de l'ouverture brute en 3 points distincts — en haut, au milieu et en bas — et on retient systématiquement la valeur la plus petite. Cette précaution élimine les risques de blocage liés aux murs hors d'aplomb, fréquents dans les bâtiments de plus de 30 ans.
La hauteur s'évalue depuis le sol fini jusqu'au linteau, avec une attention particulière au relief éventuel du seuil. Dans les locaux dotés d'un dispositif coupe-feu, la lame de seuil impose souvent une réduction de 20 à 50 mm sur la hauteur utile commandée. On vérifie également la planéité du linteau sur toute la largeur : un écart supérieur à 5 mm entre les deux extrémités nécessite une cale de rattrapage avant pose.
La déduction technique par coulisse appliquée par le fabricant oscille entre 15 et 40 mm par côté selon le profil retenu : coulisse en U standard (15 à 20 mm), coulisse renforcée 60×60 mm (25 à 30 mm), coulisse anti-soulèvement (30 à 40 mm). La largeur de fabrication du tablier correspond à la cote nette d'ouverture moins deux fois la déduction, soit une réduction totale pouvant atteindre 80 mm sur la commande.
Le caisson de coffre exige un recul minimum de 300 mm sous linteau pour les modèles à ressort, et jusqu'à 450 mm pour les versions motorisées équipées d'un motoréducteur tubulaire de 60 Nm. Cette contrainte verticale, souvent sous-estimée en phase de chiffrage, conditionne le choix entre coffre apparent, encastré ou semi-encastré, et influe directement sur la hauteur de tablier restituée.
Toute commande sérieuse s'appuie sur un plan coté normalisé transmis au fabricant, mentionnant cotes brutes et nettes, sens d'enroulement et position du coffre. La norme NF P 25-362 encadre les tolérances de fabrication admises : ±2 mm sur la largeur de tablier et ±3 mm sur la hauteur pour les produits standards. Tout écart dépassant ces seuils engage la responsabilité du fabricant et justifie un refus de réception sur chantier.
Acier galvanisé, aluminium, acier laqué : impact du matériau sur les dimensions finales
Le choix du matériau conditionne directement les dimensions maximales admissibles de votre fermeture, bien avant toute question esthétique. Un tablier en acier galvanisé Z275 (selon norme EN 10346) avec des lames de 0,8 à 1,2 mm d'épaisseur atteint un poids surfacique de 8 à 12 kg/m², ce qui limite les grandes portées : au-delà de 4 000 mm de largeur, le fabricant doit impérativement renforcer les lames avec un profil oméga ou prévoir une colonne centrale, ce qui modifie l'ouverture utile finale.
L'aluminium extrudé (alliage 6060 ou 6063-T5) offre un poids surfacique de seulement 4 à 6 kg/m², autorisant des portées allant jusqu'à 6 000 mm sans renfort intermédiaire. Cette légèreté modifie aussi les coulisses : les glissières aluminium ont une largeur de 40 à 60 mm contre 50 à 80 mm pour l'acier, ce qui récupère 10 à 20 mm de cote utile de chaque côté. En revanche, le coefficient de dilatation thermique de l'aluminium est de 23 μm/m/°C, soit le double de l'acier (12 μm/m/°C), imposant des jeux de fonctionnement majorés de 2 à 3 mm sur les grandes dimensions.
L'acier laqué thermolaqué (poudre polyester 60 à 80 microns, cuite à 180-200 °C) présente une particularité souvent négligée : le revêtement s'applique après formage, mais avant assemblage final, et peut légèrement modifier la cote d'emboîtement des lames. Les tolérances de fabrication passent de ±1 mm pour l'acier brut à ±1,5 mm pour l'acier laqué, ce qui impose une déduction de coulisse légèrement supérieure, soit 20 à 45 mm par côté selon le profil retenu.
Le matériau influe aussi sur la hauteur maximale du caisson qui reçoit le tablier enroulé. Un tablier acier galvanisé de 4 m² nécessite un caisson de 250 à 350 mm de diamètre intérieur, tandis qu'un tablier aluminium de même surface se loge dans 180 à 250 mm : cette différence peut être décisive dans les linteaux à faible hauteur disponible, inférieures à 300 mm. Les architectes l'oublient souvent lors de la conception, mais les DTU 34.10 et 34.9 précisent que l'espace caisson doit être intégré dès les plans d'exécution.
En termes de budget, l'écart de prix entre matériaux est significatif et doit orienter le dimensionnement global du projet : l'acier galvanisé reste la référence à 80-150 €/m² fourni posé, l'acier laqué RAL sur mesure se situe entre 120 et 220 €/m², et l'aluminium anodisé ou laqué atteint 180 à 350 €/m² selon la finition. Pour une ouverture de 3 000 × 2 500 mm, le surcoût aluminium vs acier galvanisé représente 500 à 1 500 € supplémentaires, à mettre en regard du gain de 15 à 20 ans sur la durée de vie sans entretien majeur.
| Matériau | Épaisseur lame (mm) | Poids (kg/m²) | Largeur max sans renfort | Déduction coulisse / côté | Prix fourni posé (€/m²) |
|---|---|---|---|---|---|
| Acier galvanisé Z275 | 0,8 – 1,2 | 8 – 12 | 4 000 mm | 25 – 40 mm | 80 – 150 |
| Acier laqué thermolaqué | 0,8 – 1,2 | 8 – 12,5 | 4 000 mm | 20 – 45 mm | 120 – 220 |
| Aluminium extrudé 6060-T5 | 1,0 – 1,5 | 4 – 6 | 6 000 mm | 20 – 30 mm | 180 – 280 |
| Aluminium anodisé / laqué | 1,0 – 1,5 | 4 – 6,5 | 6 000 mm | 20 – 35 mm | 220 – 350 |
| Acier inox 304L | 1,0 – 1,5 | 10 – 14 | 3 500 mm | 30 – 50 mm | 300 – 500 |
Checklist avant de valider votre commande de fermeture métallique personnalisée
Avant de valider toute commande, relevez les cotes nettes d'ouverture en trois points distincts — en haut, au milieu et en bas — car une différence de plus de 5 mm entre ces mesures signale un encadrement hors d'aplomb qui nécessite une reprise maçonnée. Vérifiez simultanément la hauteur disponible pour le caisson de enroulement : il faut compter entre 250 et 400 mm selon le tablier, sous la structure finie. Ces données conditionnent l'ensemble du devis et toute erreur entraîne des frais de reprise facturés de 150 à 400 € en moyenne.
Contrôlez ensuite la profondeur des coulisses disponibles de chaque côté : le DTU 34.10 exige un appui latéral d'au moins 40 mm pour un ancrage conforme, et certaines menuiseries existantes ne laissent que 25 mm, imposant des coulisses à gorge réduite usinées sur mesure. Vérifiez aussi le sens d'enroulement du tablier — intérieur ou extérieur — car ce choix, irréversible une fois fabriqué, conditionne l'emprise au plafond et la position de l'axe moteur. Une erreur de sens représente 100 % du tablier à refabriquer.
Vérifiez la conformité électrique si vous optez pour une motorisation : la norme NF EN 13241 impose un dispositif anti-chute homologué et un arrêt de fin de course réglé à ±5 mm de précision. Prévoyez une alimentation dédiée de 230 V / 16 A à moins de 1,5 m du caisson, ainsi qu'un conduit pour le câblage de la commande. Les motorisations tubulaires de 40 à 100 Nm couvrent 95 % des configurations courantes jusqu'à 16 m² de tablier.
Réclamez systématiquement le certificat CE de conformité et la fiche technique du tablier indiquant la classe de résistance au vent (C1 à C5 selon l'EN 12424), la perméabilité à l'air et la résistance à l'effraction (RC1 à RC4). Pour une installation en zone sismique ou en bordure de mer à moins de 3 km, exigez un traitement galvanisé de classe Z275 minimum ou une laquage époxy certifié 1 000 heures au brouillard salin. Ces documents sont indispensables pour activer la garantie décennale de votre installateur.
Questions fréquentes
Q.Quelle est la largeur maximale d'un rideau métallique sans montant central intermédiaire ?
Sans montant central intermédiaire, un rideau métallique monobloc peut atteindre une largeur maximale de 6 000 mm dans la grande majorité des cas proposés par les fabricants français. Au-delà de 4 000 mm, le tablier nécessite un renforcement structurel spécifique — lames plus épaisses ou profilés renforcés — pour résister aux contraintes mécaniques et aux charges de vent. Pour des ouvertures comprises entre 4 500 et 6 000 mm, le motorisation renforcée double moteur devient quasi systématique afin d'assurer un équilibrage homogène du tablier.
Q.Comment mesurer correctement une baie pour commander un store métallique sur mesure ?
Pour mesurer correctement une baie avant de commander un store métallique sur mesure, relevez la largeur et la hauteur nettes de l'ouverture brute, c'est-à-dire entre les deux tableaux et du sol au linteau, sans déduire quoi que ce soit. Le fabricant applique lui-même une déduction technique de 15 à 40 mm par coulisse pour assurer le coulissement parfait du rideau dans ses glissières. Prenez 3 mesures de largeur (en haut, au milieu et en bas) et retenez la valeur la plus petite, car une baie est rarement parfaitement d'équerre. Pour les hauteurs comprises entre 1 500 et 5 000 mm, mesurez également la hauteur disponible au-dessus de l'ouverture pour le coffre ou le tablier enroulé, en prévoyant un encombrement de 200 à 400 mm selon la taille du rideau.
Q.Combien de millimètres faut-il déduire pour les coulisses lors de la commande d'un tablier ?
Pour commander un tablier de rideau métallique, il faut déduire 15 à 40 mm par coulisse, soit une réduction totale de 30 à 80 mm sur la largeur totale de l'ouverture. Cette déduction technique, appliquée par le fabricant, garantit un coulissement sans frottement du tablier dans ses glissières. Pour une ouverture standard de 2 500 mm de large, la largeur commandée sera donc comprise entre 2 420 et 2 470 mm selon le modèle et la coulisse choisie. Il est impératif de transmettre vos cotes nettes d'ouverture au fabricant, qui appliquera lui-même la déduction adaptée à son système de guidage.
Q.Pourquoi les lames galvanisées d'une grille métallique se dilatent-elles et comment l'anticiper ?
Les lames galvanisées d'une grille métallique se dilatent sous l'effet de la chaleur, car l'acier galvanisé présente un coefficient de dilatation thermique d'environ 12 µm/m/°C, ce qui entraîne un allongement mesurable dès que la température varie. Sur une lame de 4 000 mm de largeur, un écart thermique de 40 °C (typique entre hiver et été en France) génère ainsi jusqu'à 1,9 mm de dilatation qu'il faut absolument absorber. Pour anticiper ce phénomène, le fabricant intègre des jeux de coulisse de 15 à 40 mm et des joints de dilatation latéraux dans le caisson, dimensionnés selon la largeur de l'ouvrage. Il est également conseillé de choisir des lames en acier galvanisé à chaud Z275 plutôt que galvanisé à froid, car leur couche de zinc plus épaisse limite l'oxydation et stabilise les tolérances dimensionnelles dans le temps.
Q.Quel est le prix d'un rideau métallique sur mesure selon la largeur et la hauteur en 2026 ?
En 2026, le prix d'un rideau métallique sur mesure varie généralement entre 300 € et 2 500 € fourni et posé, selon les dimensions et le type de manœuvre choisi. Pour une largeur standard de 2 500 mm sur 2 200 mm de hauteur, comptez en moyenne 600 à 900 € pour un modèle à manœuvre manuelle. Les rideaux de grande dimension, dépassant 3 500 mm de largeur ou 4 000 mm de hauteur, nécessitent une motorisation obligatoire qui représente un surcoût de 400 à 800 € supplémentaires. La déduction technique de 15 à 40 mm par coulisse appliquée sur vos cotes nettes d'ouverture n'impacte pas le tarif, mais conditionne le bon fonctionnement du tablier dans la durée.
Conclusion
Maîtriser les dimensions standard et les règles du sur mesure, c'est la garantie d'un rideau métallique qui coulisse sans accroc pendant des décennies. Chaque millimètre compte : une erreur de cote se traduit par un tablier qui frotte, des lames galvanisées qui vrillent ou un caisson trop étroit. Confiez systématiquement la prise de mesures et la pose à un artisan spécialisé en fermetures métalliques pour éviter ces pièges onéreux. Contactez notre équipe dès maintenant pour un relevé de cotes gratuit et un devis sur mesure sans engagement.
